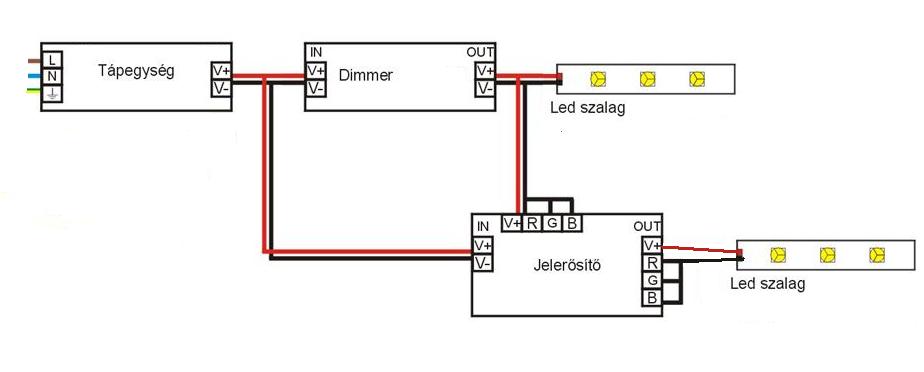

Egyszínű LED szalag összekötés LED dimmerrel, jelerősítővel (2*5 méter LED szalag esetén)

1. Először mindig a LED szalagot csatlakoztassuk a fényerőszabályzóhoz, hogy ne feszültség alatt dolgozzunk. A LED szalag pozitív jelölésű vezetékét a piros csatlakozóba, a negatív jelölésű vezetéket a fekete csatlakozóba.
2. Ugyanígy rákötjük a jerelősítőre is a LED szalagot
3. A következő lépés opcionális. Ha ipari tápegységről működtetjük a LED fényerőszabályzót és jelerősítőt, akkor csak két-két vezetékkel össze kell kötni a tápegység pozitív és negatív kimeneteit a fényerőszabályzó és jelerősítő megegyező polaritású bemeneteivel. Azonban ha dugasz tápegységre csatlakoztatjuk a fényerőszabályzót és jelerősítőt, akkor szükség lehet egy 1311/3528 átalakító kábelre. Ebbe az átalakítóba kell két igény szerinti hosszúságú vezetékkel csatlakoztatni a LED fényerőszabályzót és jelerősítőt.
4. Ha mind a négy gyors-csatlakozó bekötésre került, még egyszer győződjünk meg, hogy minden vezeték a megfelelő helyen van-e, illetve, hogy nem áll-e fent rövidzárlat veszélye.
5. Ezután csatlakoztathatjuk a 12 Voltos egyenáramú tápegységet a LED fényerőszabályzóhoz és jelerősítőhőz

a harmadik gombbal pedig a ki-, és bekapcsolást lehet elvégezni.
