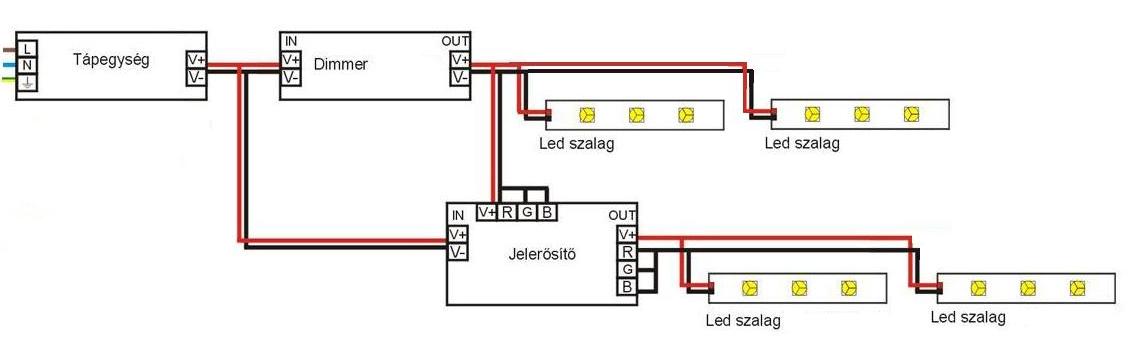

Egyszínű LED szalag összekötés LED dimmerrel, jelerősítővel (2*7 méter LED szalag esetén)

2*7 méter LED szalag fényerő szabályzása:

Először mindig a LED szalagot csatlakoztassuk a fényerőszabályzóhoz, hogy ne feszültség alatt dolgozzunk. A LED szalag pozitív jelölésű vezetékét a piros csatlakozóba, a negatív jelölésű vezetéket a fekete csatlakozóba.
Ugyanígy rákötjük a jerelősítőre is a LED szalagokat
A következő lépés opcionális. Ha ipari tápegységről működtetjük a LED fényerőszabályzót és jelerősítőt, akkor csak két-két vezetékkel össze kell kötni a tápegység pozitív és negatív kimeneteit a fényerőszabályzó és jelerősítő megegyező polaritású bemeneteivel. Azonban ha dugasz tápegységre csatlakoztatjuk a fényerőszabályzót és jelerősítőt, akkor szükség lehet egy 1311/3528 átalakító kábelre. Ebbe az átalakítóba kell két igény szerinti hosszúságú vezetékkel csatlakoztatni a LED fényerőszabályzót és jelerősítőt.
Ha mind a négy gyors-csatlakozó bekötésre került, még egyszer győződjünk meg, hogy minden vezeték a megfelelő helyen van-e, illetve, hogy nem áll-e fent rövidzárlat veszélye.
Ezután csatlakoztathatjuk a 12 Voltos egyenáramú tápegységet a LED fényerőszabályzóhoz és jelerősítőhőz

Távirányító használata:

lefelé nyíl: fényerő csökkentés

felfelé nyíl: fényerő növelés

a harmadik gombbal pedig a ki-, és bekapcsolást lehet elvégezni.

FONTOS, hogy a szalagoknak 5 méterenként új tápágat kell húzni!!!
