LED fényerőszabályzó bekötése

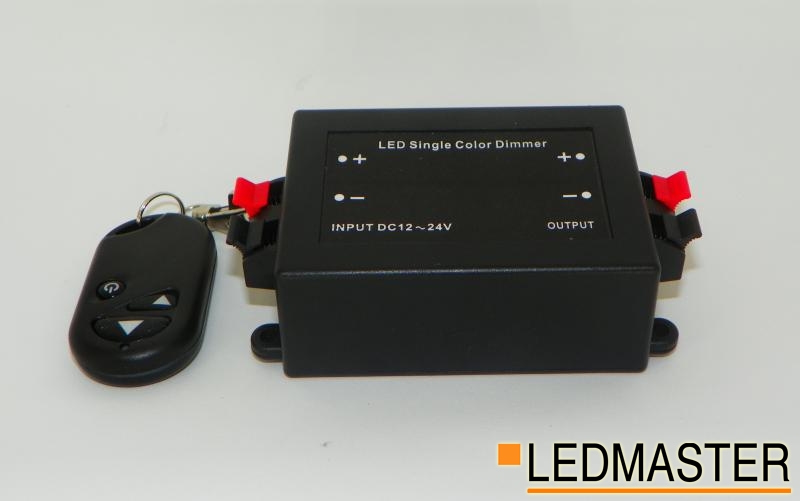

Használati utasítás LED fényerőszabályzóhoz (RF)
A rádiófrekvenciás fényerőszabályzó egy olyan vezérlő aminek a segítségével a fényt lehet növelni illetve csökkenteni, ugyanakkor villogtatni. A vezérlése vezeték nélküli, a fényerőt a kívánságnak megfelelően lehet változtatni.
Technikai adatok:
- Üzemeltetési hőmérséklet: -20C°-tól 60C°-ig
Üzemeltetési feszültség:
- 12V DC
- Kimenet: 1 csatorna
- Maximálisan leadható áramerősség: 8A
- Méret: H122xSZ88xM46 mm
Bekötési útmutató:
- Először mindig a LED szalagot csatlakoztassuk a fényerőszabályzóhoz, hogy ne feszültség alatt dolgozzunk. A LED szalag pozitív jelölésű vezetékét a piros csatlakozóba, a negatív jelölésű vezetéket a fekete csatlakozóba.
- A következő lépés opcionális. Ha ipari tápegységről működtetjük a LED fényerőszabályzót, akkor csak két vezetékkel össze kell kötni a tápegység pozitív és negatív kimeneteit a fényerőszabályzó megegyező polaritású bemeneteivel. Azonban ha dugasz tápegységre csatlakoztatjuk a fényerőszabályzót, akkor szükség lehet egy DC -> sorkapocs átalakítóra (1311/3528 átalakító kábel). Ebbe az átalakítóba kell két igény szerinti hosszúságú vezetékkel csatlakoztatni a LED fényerőszabályzót.
- Ha mind a négy gyors-csatlakozó bekötésre került, még egyszer győződjünk meg, hogy minden vezeték a megfelelő helyen van-e, illetve, hogy nem áll-e fent rövidzárlat veszélye.
- Ezután csatlakoztathatjuk a 12 Voltos egyenáramú tápegységet a LED fényerőszabályzóhoz.
Távirányító használata:
Nagyon egyszerű: lefelé nyíl: fényerő csökkentés, felfelé nyíl: fényerő növelés, a harmadik gombbal pedig a ki-, és bekapcsolást lehet elvégezni.
