RGB vezérlő összekötése jelerősítővel és tápegységgel (2*7 méter LED szalag esetén)

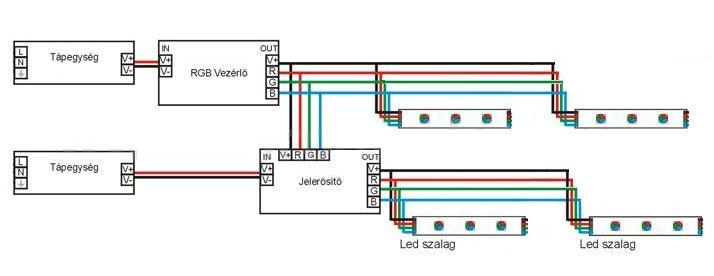

2*7 méter RGB LED szalag bekötése, vezérlővel és jelerősítővel:

1. a tápegységhez csatlakoztassuk az RGB LED vezérlőt, valamint egy másik tápegységhez a jelerősítőt

2. a vezérlőre színhelyesen csatlakoztassuk az RGB LED szalagot

3. ugyanezt ismételjük meg a jelerősítőnél is

4. a vezérlő és a jelerősítőt kössük össze
